随着网页策划技术的广泛应用，各种类型的网站设计、网页图表等应运而生。根据绘图符号的不同，网络图可分为双码网络图和单码网络图两大类。在双码网络图中，进程用箭头表示，它们之间的连接点用项表示，进程的名称用项号i和j表示。单码网络图用节点表示，箭头线表示各个进程之间的逻辑关系。根据网络图的研究对象范围，可分为一般网络图、子网络图和幕层网络图。总体网络图综合反映了一项计划任务的开始和结束，比较简洁全面。子网图是针对整个计划任务的某一部分编制的网络图。比如产品设计是一个部分，设计部门要进一步具体化，绘制成设计工作网络图。墓层网络图是以过程为对象，反映当地某一生产过程的网络图。它更具体，可以直接指导基层的生产活动。

根据网络规划的最终目标，可分为单目标网络图和多目标网络图两大类。单目标网络图的最终目标只有一个，比如某栋楼的建造、某新产品的试制、某设备的维修等，多目标的最终目标有几个客观的网络图，比如同时生产几种不同类型的产品，完成某个建筑群的建设任务等。根据网络图中运行时间的预估性质，可以分为两种类型：肯定型和非肯定型。确定性网络是指每个操作时间可以估计的所有值，而非确定性网络是指很难估计每个操作时间的准确值，分别是最短、最长和最可能的三个持续时间估计的。然后计算加权平均工作时间。下面是单双码网络图的对比分析。

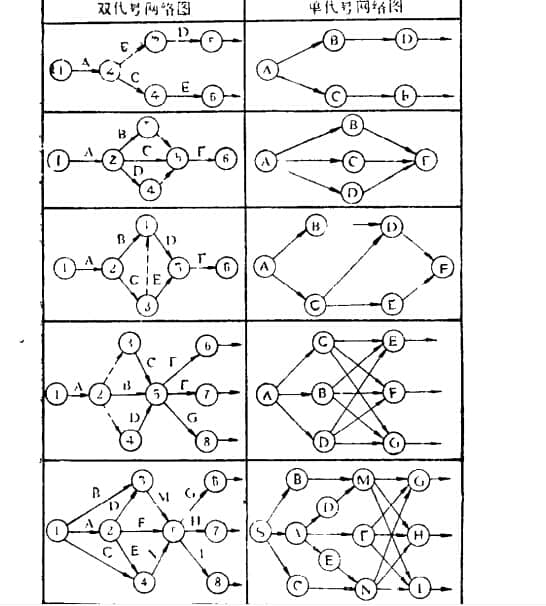

1、双码网络图。我们用一条箭头线来表示一个流程，流程名称写在箭头线上，流程所需要的时间写在箭头线下方。箭头的尾部表示流程的开始，箭头表示流程的结束。箭头和箭头尾部用圆圈编号，前后两个圆圈中的数字用来表示进程名称。由于用两个数字来表示一个过程，所以这种表示方法称为双码网络图。 2.单码网络图我们可以用一个圆圈来表示一个进程，在圆圈中写上进程的名称。箭头仅用于表示各个过程之间的顺序关系。由于只用一个数字来表示某个过程，所以这种表示方式称为单码3. 两种网络图的比较为了说明单码网络图和双码网络图的区别，试一组流程A，以B、C、D、E、F……为例，绘制单码网络图和双码网络图，供对比参考，如表2-1所示。

双编码网络图和单编码网络图各有优缺点。对于初学者来说，单一编码的网络图具有易于绘制、理解和修改的优点。因此，许多新的网络规划，如组合网络法（CNT）、决策关键路径法（DCPM）、图形审查法（GERT）等，都是以单代码网络图为基础的。双码网络图的逻辑表达比较清晰，必要时可以用箭头的长度来体现时间。但是，当逻辑关系比较复杂，必须加入虚拟进程时，往往会给初学者造成一定的困难。但工厂企业应用关键路线法，一般应采用双码网络图。
